設備一覧

Facilities List

製造設備

先進の技術を駆使して航空宇宙機器を製造するため、最先端のさまざまな製造設備を設置しています。

複合設備をはじめとする先端設備を整え、次代の航空宇宙機器ニーズにお応えします。
航空宇宙機器製造においては、『オートリベッター』『500tストレッチフォーミングマシン』『5軸NCドリル』『大型オートクレーブ』などの先端設備をはじめ、設計・組立て・検査を一貫して行える設備を整えています。2011年には横浜工場に最新の複合材製造設備を導入し、複合材の開発・製造力を高めました。

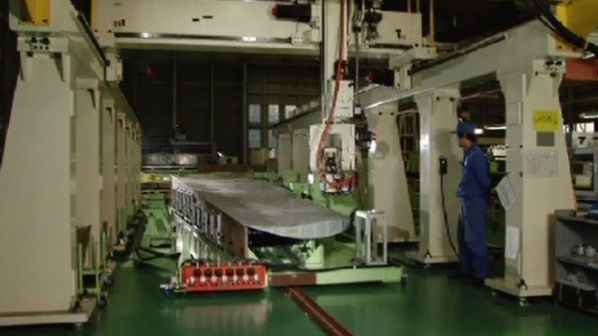

  • オートリベッター

    複雑な曲面などにも対応し、正確なリベット打ちを自動で行います。

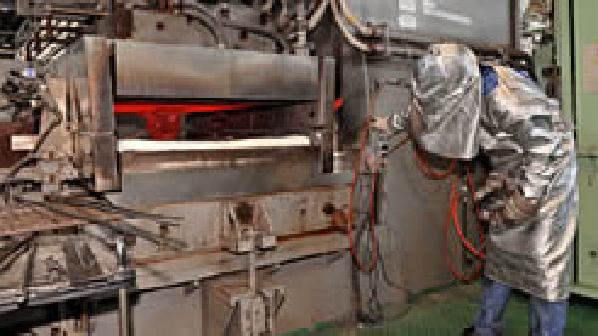

  • ホットプレス

    チタン合金などの難加工金属の深絞り加工を可能にしています。

  • 5軸NCプロファイラー

    なめらかな局面の精密な削り出しを可能にしています。

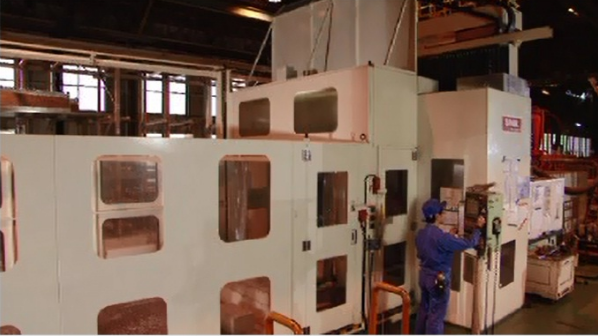

  • 5軸NCドリルマシン

    複合材の効率的、かつ正確な穴あけ加工を可能にしています。

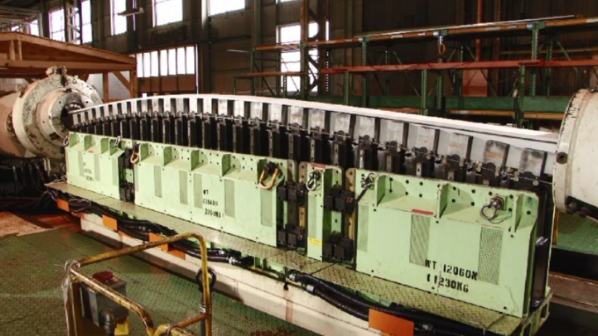

  • 500tストレッチ
    フォーミングマシン

    正確な曲げ加工が可能な業界最大のストレッチマシンです。

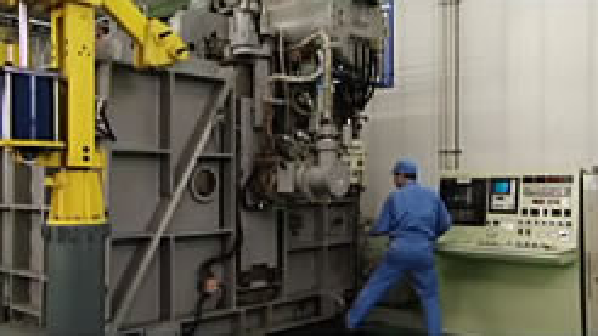

  • 電子ビーム溶接

    熱歪みを抑え、幅が狭く深い溶け込みを実現しています。

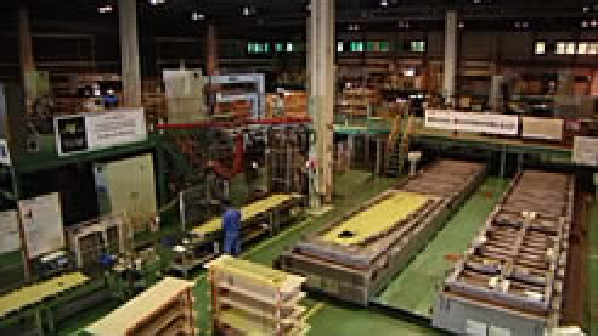

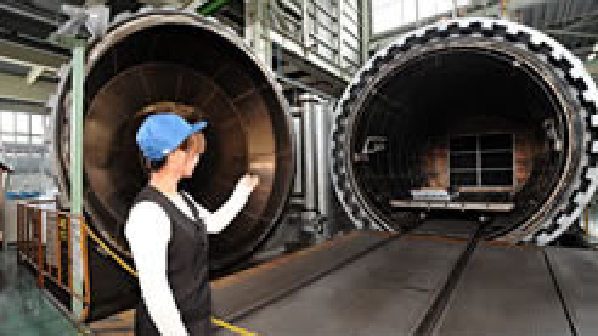

  • 大型オートクレーブ

    大型旅客機の動翼などの硬化処理を可能にしています。

試験設備

航空宇宙機器の安全性・信頼性を追求するため、あらゆる角度からの評価を実施する試験設備を整備しています。

各種の試験設備を整え、航空宇宙機器・部品の適切かつ正確な評価を行っています。
航空宇宙機器・部品の性能・強度・耐久性などをあらゆる面から評価するため、『振動・衝撃試験』や『風洞試験』をはじめ、『強度試験』『疲労試験』『高低温試験』『電波試験』『複合試験』など、あらゆる試験に対応できる設備を整えています。
NIPPIはこれら設備で自社製品の評価を行うと同時に、外部からの委託試験へも積極的に対応しています。

  • 振動試験、衝撃試験、モーダル解析

    動電型振動試験機(英国LDS社製)

    振動・衝撃試験をはじめ、モーダル解析などにも対応します。

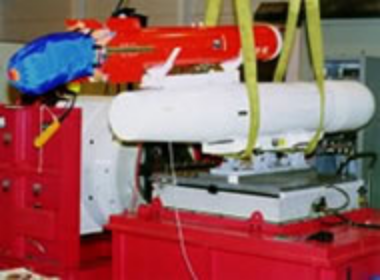

    標的システムの振動試験
    AES-984LS
    最大加振力 160kN(16.3tf)
    振動数範囲 5~2000ヘルツ
    最大変位 38mm(P-P)
    最大加速度 約100G(無負荷事)
    最大搭載重量 1.3t
    制御波形 正弦波、ランダム波、衝撃波、混合波
  • 風洞試験

    風洞試験機(自社製2m低速風洞)

    空力特性や耐久性などの測定が可能です。

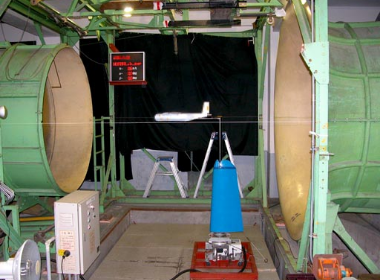

    航空機模型の風洞実験
    型式 水平単回路式
    風速 2~55m/s
    風速分布 1.0%以下(中心)
    乱れ 0.2%以下(中心)
    計測部 円形断面2.0mφ開放型
    計測項目 荷重、応力、振動、風速、圧力、流れの可視化等
  • 高低温試験、氷結試験、湿度試験

    特殊環境試験装置(エスペック社製)

    温度環境(高温、低温、氷結)と湿度環境が同時に試験できる設備です。

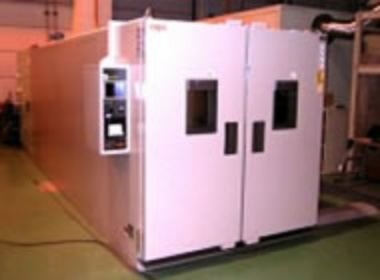

    温度試験、湿度試験
    型式 MS-353
    温度範囲 -60~+120℃
    湿度範囲 30~95%R.H
    槽内寸法 幅1.5m×高さ1.5m×奥行き4.0m
  • 複合試験

    環境発生装置(エミック社製)

    供試体に合わせて制作でき、他の試験装置と組み合わせて複合試験が行えます。

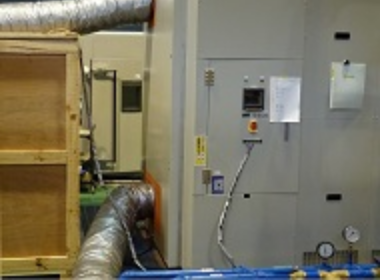

    大型製品の環境試験
    型式 PSU-120W-60150
    温度範囲 -60~+150℃
    湿度範囲 30~95%R.H
    槽内寸法 供試体に合わせて製作
